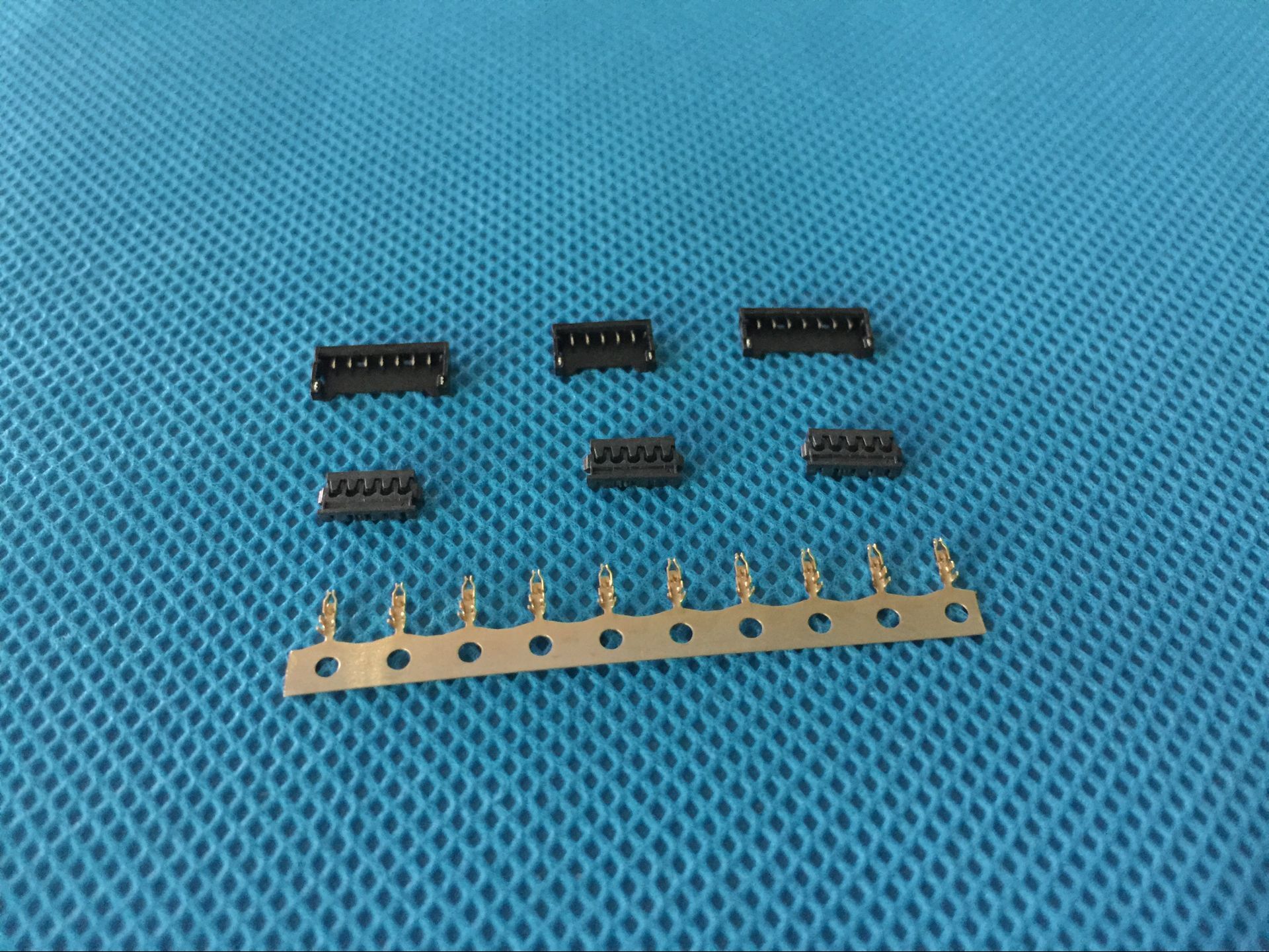

接線端子是配置在連接器絕緣材料中的金屬片，其功能是引導導線與電子設備之間的電氣連接。隨著工業自動化控制精度要求的日益嚴格，接線端子的用量一直在增加。然而，接線端子在使用過程中會出現一些不良因素。

在使用過程中，連接器的接線端子可能會出現涂層表面起皮、腐蝕、碰撞、塑料外殼飛邊、破裂、接觸部件緊密接觸部位加工粗糙或變形等諸多不良因素，導致外觀不良。

-1-

連接器端子絕緣不良。

連接器端子絕緣體的作用是保持接觸器在正確的位置排列，使接觸器與接觸器、接觸器與外殼之間相互絕緣。

因此，絕緣件必須具有優異的電氣性能、機械性能和工藝成型性能。特別是隨著高密度和小型接線端子的廣泛使用，絕緣體的有效壁厚越來越薄。這對絕緣材料、注塑模具精度和成型工藝提出了更嚴格的要求。

-2-2-

連接器端子固定不良。

連接器的端子需要固定在特定的位置才能實現穩定的連接。如果安裝不完善或產品插拔生命周期不足導致固定不良，輕的會影響接觸的可靠性，導致瞬時斷電，嚴重的是產品解體。

解體是指接線端子在插入狀態下，由于材料、設計、工藝等原因?qū)е陆Y(jié)構不可靠，導致插頭與插座、插針與插孔異常分離，導致控制系統電能傳輸和信號控制中斷的嚴重后果。

由于設計不可靠、選材錯誤、成型工藝選擇不當、熱處理、模具、裝配、焊接等工藝質量差、裝配不當?shù)取?/span>

-3-

連接器端子接觸不良。

連接器端子內部的金屬導體是端子的核心部分，它將電源、信號等傳遞給與之接觸的其他部件，因此端子內部的金屬導體必須具有良好的傳導性能。如果接觸件設計不合理，材料選擇錯誤，尺寸不合格，或者電鍍處理不當，會導致連接器端子接觸不良。
